Wszyscy pamiętamy starotestamentalną historię o wieży Babel.
Według przekazu biblijnego wieża Babel wznoszona była jako znak, dzięki któremu ludzie „nie rozproszą się”. Jahwe sprzeciwił się tym zamiarom. Pomieszał więc budowniczym języki, dzieląc ludzi na różne narody, by przez to uniemożliwić budowę wieży.
I w budownictwie stan ten trwa po dziś dzień ! Wszak, nie znam w tej branży większego problemy niż brak komunikacji.
No ale co z tym IFC?
Zacznijmy od historii – tym razem nowożytnej.
Jest rok 1994, firma Autodesk (tak, Ci od Revita) postanawia rozwiązać problem w komunikacji między różnymi firmami/podmiotami wykonującymi projekty w branży przemysłowej. Panaceum na rozwiązanie tego problemu ma być grupa/konsorcum 12 amerykańskich firm. Początkowo rozwijany przez organizację International Alliance for Interoperability (IAI), standard IFC miał na celu rozwiązanie problemu interoperacyjności między różnymi oprogramowaniem używanym w branży budowlanej.
Pierwsza wersja, IFC 1.0, została opublikowana w 1996 roku. Była to eksperymentalna wersja, która wprowadzała podstawową strukturę i definicje dla danych budowlanych. Kolejne wersje standardu IFC były stopniowo rozwijane, dodając nowe funkcje i możliwości. IFC 2.0 został wprowadzony w 1997 roku, a IFC 2x w 1999 roku. Te wersje kontynuowały rozwój struktury danych i wprowadzały coraz bardziej zaawansowane definicje obiektów budowlanych.
W 2000 roku IAI przekształciło się w organizację BuildingSMART, która przejęła rozwój standardu IFC. W kolejnych latach opublikowano wersje IFC 2×2, IFC 2×3 oraz IFC 4, z których każda wprowadzała ulepszenia i nowe możliwości. W międzyczasie standard IFC stał się coraz bardziej popularny i akceptowany na całym świecie jako międzynarodowy standard wymiany danych w branży budowlanej.
Do czego służy plik IFC ?
- Współpraca między różnymi programami: Plik IFC jest niezależny od platformy i programu, co oznacza, że może być używany w różnych programach do projektowania, modelowania i zarządzania projektami budowlanymi. Umożliwia to współpracę między różnymi specjalistami, takimi jak architekci, inżynierowie budownictwa, konstruktorzy, zarządcy nieruchomości itp., którzy korzystają z różnych narzędzi i oprogramowania.
- Kolizje:
- Wymiana danych między projektantami: Plik IFC umożliwia wymianę informacji między różnymi uczestnikami projektu budowlanego, na przykład między architektem a inżynierem budownictwa. Dzięki temu można przekazywać informacje dotyczące geometrii, właściwości materiałów, układów instalacji itp., zapewniając spójność danych i unikając konieczności przepisywania informacji.
- Analiza i symulacje: Plik IFC może być używany do przeprowadzania analiz i symulacji na modelu. Na przykład, inżynierowie mogą wykorzystać dane IFC do analizy strukturalnej, analizy energetycznej, analizy przepływu powietrza, analizy energetycznej, analizy kosztowej itp.
- Zarządzanie cyklem życia budynku: Plik IFC jest wykorzystywany w zarządzaniu cyklem życia budynku, obejmującym etapy projektowania, budowy, eksploatacji i konserwacji. Dane IFC mogą być wykorzystane do tworzenia modelu informacji o budynku (BIM), który służy jako centralne źródło informacji dla wszystkich zaangażowanych stron.
- Wymiana danych z systemami zarządzania nieruchomościami: Plik IFC może być wykorzystywany do wymiany danych między systemami zarządzania nieruchomościami (Property Management Systems). Umożliwia to przekazywanie informacji o strukturze budynku, układach instalacji, planach konserwacji itp., co ułatwia zarządzanie nieruchomością na różnych etapach jej cyklu życia.
Jak otworzyć plik IFC?
Pliki IFC możemy otworzyć poprzez dedykowane przeglądarki (o tym szerzej napisze w kolejnym wpisie) takie jak:
- BIM Vision – darmowa, Polska przeglądarka IFC – https://bimvision.eu/pl/o-programie/
- Autodesk Navisworks – płatna przeglądarka IFC, program posiada sporo dodatkowych funkcji i krzywdzącym byłoby nazwanie jej wyłącznie przeglądarką – https://www.autodesk.pl/products/navisworks/
- Solibri Model Viewer – darmowa przeglądarka IFC, działa na MacOS – https://www.solibri.com/solibri-anywhere
Narzędzia online do przeglądanie IFC:
- Trimble Connect (istnieje też wersja desktopowa) – https://connect.trimble.com/
- Autodesk Viewer – https://viewer.autodesk.com/

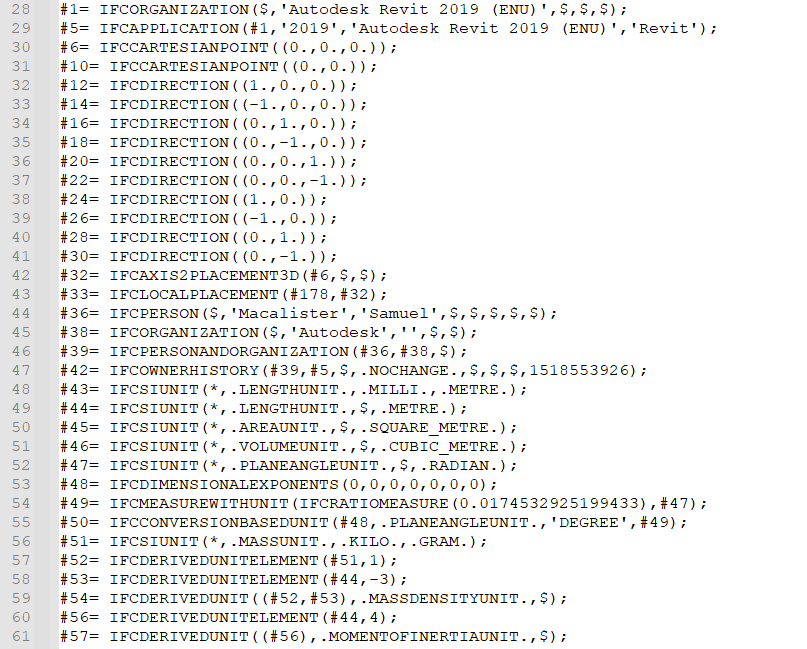

Plik IFC możemy również otworzyć w edytorze tekstowym i zobaczymy mniej więcej to:
Ten temat zostawiam dla fanów maksymy „make life harder”.
Co wydobędziemy z pliku IFC ?

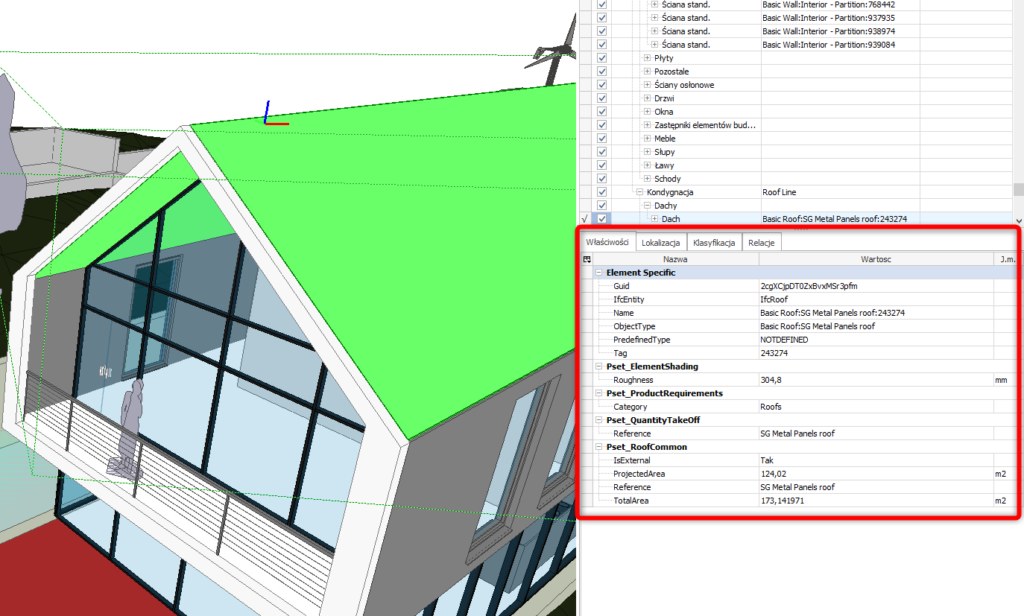

Plik IFC przenosi zarówno informację geometryczna jak i informacje niegeometryczną. Czy co ?
Przykład
Take away – czyli 5 rzeczy które warto zabrać ze sobą.
1. IFC jest formatem otwartym i jest to podstawowy format wymiany danych w projektach mających znamiona BIMu
2. Plik IFC przenosi informację geometryczną (np. geometrie ścian i słupów) oraz informacje niegeometryczny (np. dane materiałowe)
3. Plik IFC można otworzyć za pomocą przeglądarki IFC tj. BIM Vision, Navisworks, Solibri, Trimble bimsight (obecnie Trimble Connect), etc.
4. Plik IFC służy m.in. do: koordynacji międzybranżowej, przedmianowania, utrzymania obiektu, harmonogramowanie prac budowlanych, jest użyteczny do wykrywania kolizji etc.
5. Patrząc na problemy z komunikacją w budownictwie historia o wieży babel może się okazać dokumentem 🙂
